Si alguna vez ha pasado horas solucionando un problema con un producto defectuoso relacionado con la inclinación, como un aparato ortopédico que activa una falsa alarma, la protección contra vuelcos de un calentador de piso fallando después de algún uso o un dispositivo doméstico inteligente que actúa de manera errática, es muy probable que los contactos en el interruptor de inclinación mecánico con cojinete de bolas se hayan oxidado o corroído. Como proveedor de interruptores basculantes, nos encontramos con frecuencia con este tipo de problemas posventa: los prototipos se prueban perfectamente bien, pero después de la producción y el envío en masa, el polvo, el calor y la humedad hacen que los contactos metálicos se corroan gradualmente, lo que provoca una falla en la función de protección.
El primer instinto de muchos ingenieros es simplemente reemplazar los interruptores con interruptores mecánicos baratos con cojinetes de bolas, pero el problema seguirá repitiéndose. En la publicación del blog de hoy, lo ayudaremos a comprender los interruptores fotoeléctricos de inclinación. Su mayor ventaja es que no tienen contactos metálicos, lo que elimina la corrosión y el desgaste en su origen. Nos saltaremos la jerga técnica y compartiremos conocimientos prácticos obtenidos de proyectos del mundo real para ayudarle a determinar rápidamente si este producto es adecuado para su proyecto.
Cómo funciona un interruptor de inclinación optoelectrónico
Los interruptores basculantes de tipo bola tradicionales se basan en una bola de metal que hace contacto directo con contactos metálicos para establecer un circuito, lo que puede provocar oxidación y corrosión de los contactos debido a la humedad y el polvo. Por el contrario, los interruptores fotoeléctricos basculantes funcionan según el principio de detección de rayos infrarrojos y contienen un emisor de infrarrojos, un receptor y una bola móvil. Cuando el dispositivo se coloca horizontalmente, la bola bloquea el rayo infrarrojo y la salida envía una señal "desconectada"; cuando se inclina en cualquier dirección para alcanzar el ángulo de disparo preestablecido, la bola se desplaza, permitiendo que el haz infrarrojo pase y la salida envía una señal "activada".
Nota importante:Este dispositivo tiene una corriente de reposo y es adecuado sólo para dispositivos con fuente de alimentación externa; no es adecuado para productos que funcionan con baterías.
Esta serie ofrece una variedad de ángulos de disparo para elegir: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) y CSX60PS (60°).El ángulo del gatillo se refiere al umbral de inclinación en el que se activa el interruptor y es el factor clave a la hora de seleccionar el modelo adecuado.
Aspectos destacados clave del producto (puntos de venta principales para atraer lectores)
1. Sin contactos físicos metálicos:resistente a la corrosión y sin desgaste: dado que la conductividad eléctrica no depende de contactos metálicos, esto elimina por completo los problemas comunes de oxidación, herrumbre y fallas por ablación que se encuentran en los interruptores mecánicos. Con una vida útil de hasta 50.000 horas, es adecuado para equipos que requieren un suministro de energía continuo y a largo plazo.
2. Detección de inclinación omnidireccional de 360°:Detecta inclinación en cualquier dirección, satisfaciendo la necesidad de protección integral contra inclinación en el equipo.

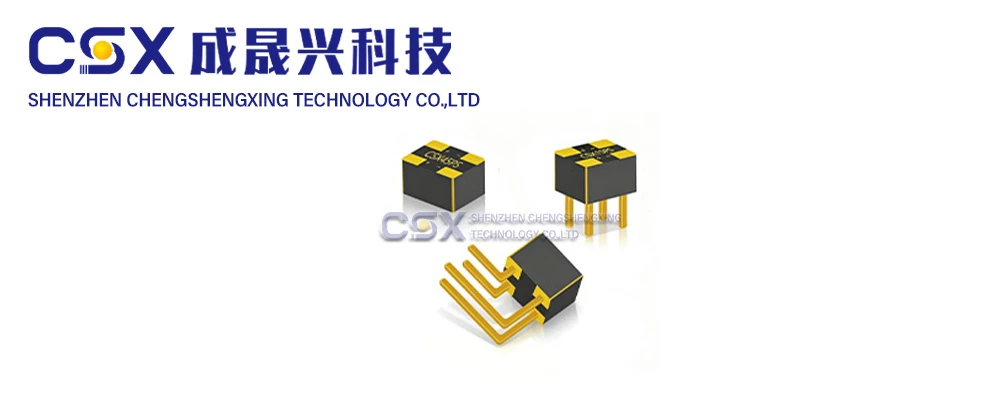

3. Instalación flexible y capacidad de producción en masa:Presenta un tamaño de paquete estandarizado de 4,2 × 3,2 × 3 mm y admite montaje en superficie SMT y montaje de orificio pasante DIP. Se puede instalar en placas de circuitos horizontales y verticales, lo que lo hace adecuado tanto para el desarrollo de prototipos como para la producción automatizada de gran volumen.
4. Funcionamiento estable en un amplio rango de temperaturas:Rango de temperatura de funcionamiento de 40 ℃ a +85 ℃, capaz de soportar fluctuaciones de temperatura causadas por corrientes internas de aire caliente en electrodomésticos, equipos médicos y entornos industriales en general.
5. Fuente de alimentación sencilla:Admite 3,3 V/5 VCC, lo que permite la integración directa con las placas de control MCU convencionales.
Especificaciones eléctricas generales
●Voltaje de funcionamiento: 3,3 V / 5 VCC
●Corriente de funcionamiento: 10 mA
●Vida útil: 50.000 horas
●Temperatura de funcionamiento: -40°C a +85°C
Ejemplos de proyectos del mundo real para ayudarle a evaluar rápidamente cómo se alinean con sus necesidades
Estudio de caso 1 | Protección contra inclinación para soportes de atención médica: selección de modelo: CSX15PS (gatillo de 15°)
Requisitos del proyecto:Debe activar una alarma rápida y cortar la energía a la más mínima inclinación del equipo; el equipo permanece encendido todo el año, por lo que se deben evitar la corrosión y las fallas por contacto; alimentado por una fuente de alimentación externa. Por qué elegirlo: El disparo rápido en un ángulo bajo de 15° garantiza una respuesta sensible y segura; el diseño sin contacto del optoacoplador elimina las preocupaciones sobre la corrosión del contacto debido al uso prolongado; Tanto las opciones de montaje SMT como DIP se adaptan a diferentes diseños de PCB.
Caso 2 | Protección contra inclinación para calentadores de piso, modelo CSX30PS (gatillo de 30°)
Requisitos del proyecto:Protección contra corte de energía cuando el dispositivo se inclina 30°; el dispositivo contiene calor y polvo; las vibraciones operativas no deben provocar falsos disparos; alimentado por una fuente de alimentación de CA externa. Por qué elegirlo: 30° es el umbral estándar para la protección contra vuelcos en electrodomésticos pequeños; la carcasa sellada aísla el calor y el polvo internos; El diseño sin contacto elimina los problemas de envejecimiento y fallas asociados con los mecanismos tradicionales de interruptor de bola.
Lista de verificación de autoevaluación: le ayuda a determinar rápidamente si vale la pena comprar este producto
Después de leer las preguntas a continuación, podrá determinar si este proyecto es adecuado para usted:
✅Este producto es adecuado para su compra si su proyecto cumple con las siguientes condiciones:
1. El dispositivo se alimenta de una fuente de alimentación externa y puede manejar una corriente de funcionamiento en reposo de 10 mA;
2. El producto requiere un suministro de energía continuo a largo plazo y no puede tolerar fallas posteriores causadas por la corrosión del contacto o un contacto deficiente;
3. Se requiere detección de inclinación omnidireccional de 360°;
4. El entorno de aplicación contiene polvo y aire caliente, lo que puede provocar que fallen los interruptores de bola mecánicos;
5. Se requieren tanto la creación de prototipos como la depuración, al mismo tiempo que se adapta la producción SMT de gran volumen.
❌No recomendamos este producto si su proyecto cumple alguna de las siguientes condiciones:
1. Dispositivos que funcionan con baterías con requisitos estrictos de consumo de energía en reposo;
2. Productos de consumo diseñados para un costo extremadamente bajo, un uso sencillo en interiores y una vida útil corta (un interruptor de bola mecánico estándar es suficiente);
3. Dispositivos con una tensión de alimentación distinta de 3,3 V o 5 V, donde la conversión de tensión no es posible.1.
Consejos para evitar errores al seleccionar un modelo
No ignore la corriente estática, ya que puede agotar rápidamente la carga de la batería;
2. Seleccione el ángulo de disparo correcto según su lógica de protección de seguridad; no elija un modelo de 60° para aplicaciones que requieran un ángulo de disparo pequeño;
3. Nunca suministre energía superior a 3,3 V o 5 V, ya que esto quemará inmediatamente el dispositivo.
Si ha analizado los requisitos de su proyecto pero aún no está seguro del ángulo o la solución óptimos, no es necesario recurrir a prueba y error. Si es un ingeniero de I+D en los sectores de electrodomésticos, equipos médicos o industriales, o un comprador OEM de gran volumen, no dude en contactarnos. Podemos proporcionar pruebas de muestra, entregar informes de pruebas de rendimiento y ayudarlo a determinar el ángulo de disparo adecuado.
En última instancia, el valor fundamental del interruptor basculante fotoeléctrico radica en su diseño sin contacto, que aborda los puntos débiles de la corrosión y el desgaste asociados con los interruptores mecánicos. Si tiene problemas con la falla de contacto en los interruptores de bola, vale la pena evaluar este producto. Si necesita revisar las especificaciones del producto en detalle, el enlace a la hoja de datos se proporciona a continuación; Si necesita asistencia técnica personalizada para la selección de productos, no dude en ponerse en contacto con nuestro equipo.
Referencias: Comisión Electrotécnica Internacional (IEC) 60947-5-3: Directrices técnicas y de aplicación para interruptores basculantes, 2021; Informe de prueba de confiabilidad de sensores fotoeléctricos de inclinación de la Asociación de Electrónica Industrial (IEA), 2022; *Revista de sensores y actuadores*: Aplicación de interruptores basculantes fotoeléctricos sin contacto en soluciones de seguridad para electrodomésticos y dispositivos médicos, vol. 18, núm. 2, 2023
